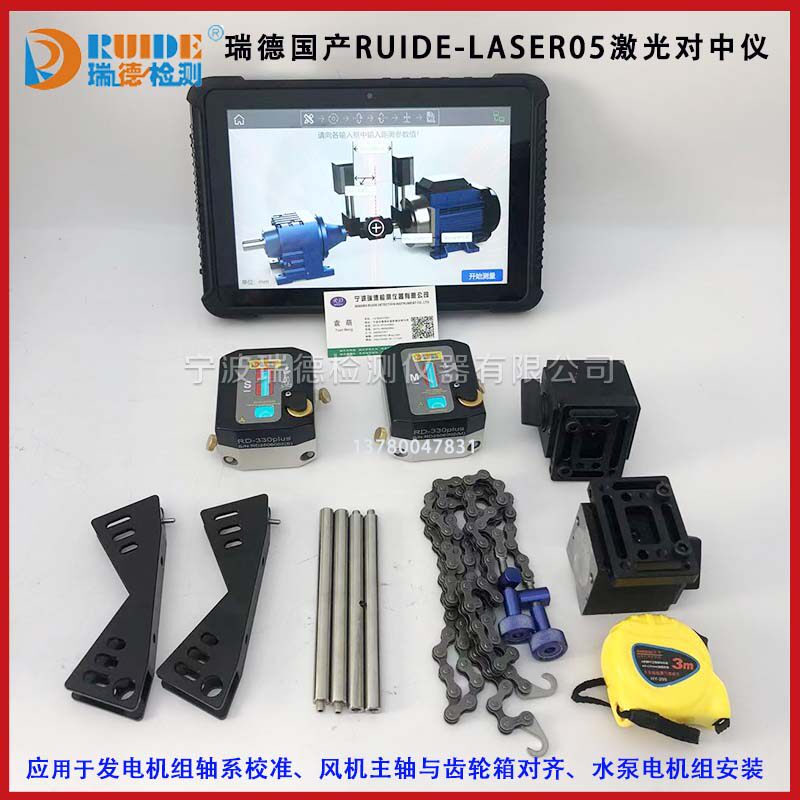

产品名称：瑞德激光轴对中工具RUIDE-LASER05测距5米

瑞德激光轴对中工具RUIDE-LASER05测距5米

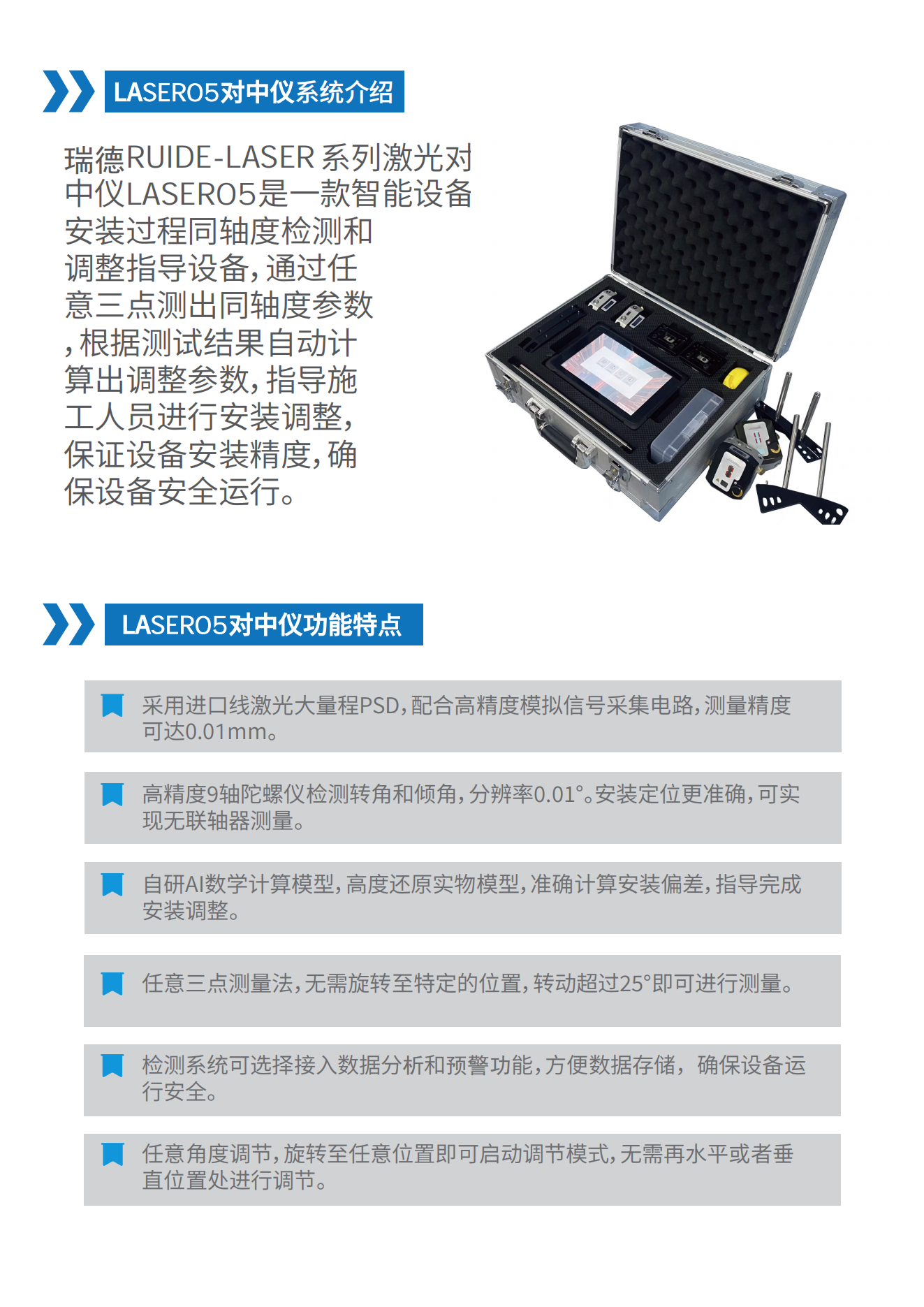

宁波瑞德检测仪器有限公司自主品牌RUIDE-LASER05激光对中仪测距5米；无线蓝牙对中，操作便携；任意三点法对中(≥25°）；引导式操作，页面简单易上手；实时调节，直观可靠；高精度分辨率 0.01mm；高精度9轴陀螺仪检测转角和倾角；数据导出、自动生成pdf对中报告；配备工业三防平板8寸。

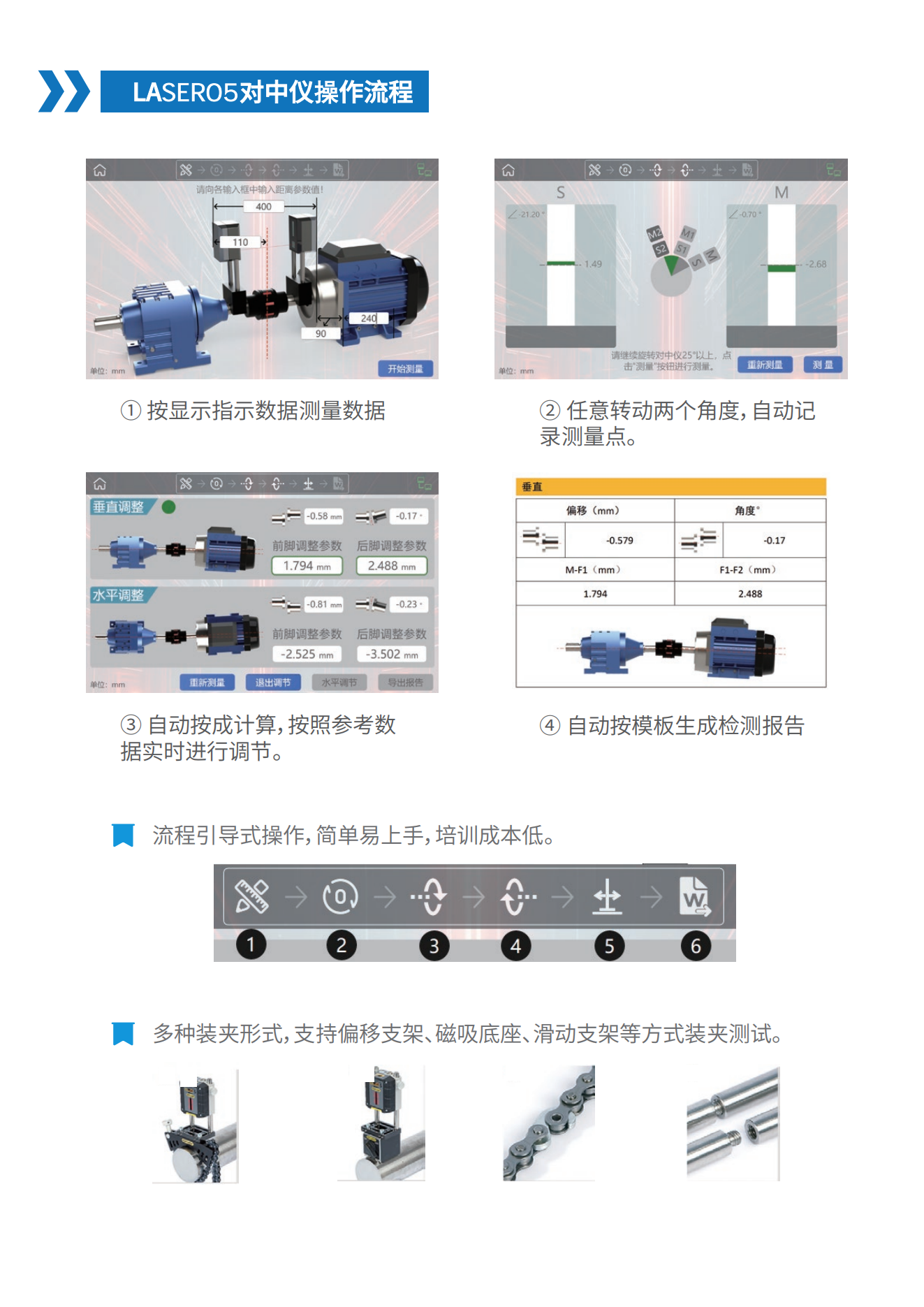

3、对中说明

3.1、激光头固定

通过链条+V 型安装支架或者磁吸支架将测量单元固定在轴上。将S单元固定在基准端(一般为齿轮箱、泵等，调整过程中固定不动),将M 单元固定在调整端(一般为电机等动力设备，调整过程中通过调节底脚高低和左右位置实现对中调整)，各测量单元有字母标识的面朝上。

3.2、数据归零

按下电源开关，打开激光头电源，分别旋转S、M端的激光调节旋钮，使得各自的激光都照射到对向激光头零点位置处,观察各自的显示屏上显示的位置数值，位移尽量调节位移数据在0附近，不是必须。

宁波瑞德RUIDE-LASER05技术参数

测量单元：

产品型号：瑞德RUIDE-LASER05

测量距离：5m（智能调节）

位移探测器：单轴线激光PSD，量程24mm

角度探测器：0.01°

位移测量精度：±0.01mm

角度测量精度：±0.01°

电池容量：1200mAh

续航时间：满负荷运行不低于14小时。

控制单元：

显示屏：6或8寸彩色多点触控屏幕

操作系统：Windows

系统存储：8G内存，128G固态硬盘

支持接口：HDMI、USB、耳机、Dc-IN、PJ45、串口

防水等级：IP65

摄像头：前后双摄像头，拍照摄录重要数据/现场环境

可选配
前后双摄像头，拍照摄录重要数据/现场环境
可选配件：NFC、4G 通信模块、一维码扫描、二维码扫描、绑带、肩带、TP 钢化膜、手写笔、车充、车载支架、电池、充电底座

续航时间：满负荷运行不低于4-5 小时

注意：特殊工况可选配扩展多种夹具形式；支持偏移支架、磁吸底座、滑动支架等方式使用。
