产品名称：瑞德RUIDE-VB02双通道振动分析及动平衡仪

宁波瑞德生产的 RUIDE-VB02 **双通道振动分析及动平衡仪（以下简称RUIDE-VB02）是以网口接口采集数据的采集器与计算机构成的综合系统，是一个

本系统由小巧轻便的采集箱、可靠耐用的加速度传感器、光电转速传感器组成。每一部件都经过精心设计、挑选、严格测试。各项性能指标均居******。特别适合现场使用。同时，RUIDE-VB02 还具有强大的现场数据分析功能、可选配交流异步电机故障诊断系统软件包和单双面现场动平衡系统软件。分析系统功能强大，界面友好，操作简单、方便。

通过软硬件的紧密结合可以完成下列分析及诊断

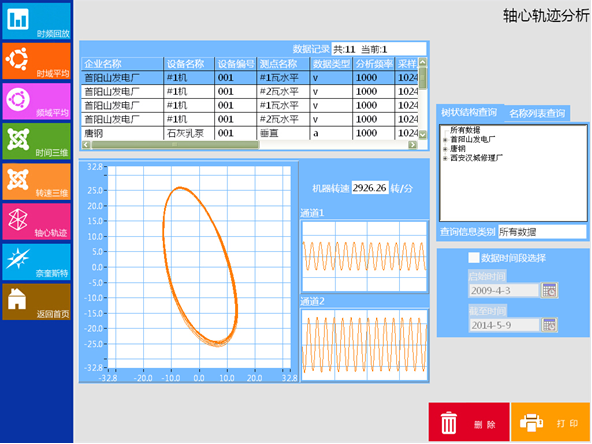

各种有量纲振动参数显示、时域波形实时显示存储、时域加窗、对数谱、幅值谱、相位谱、自相关、互相关、功率谱、转速三维谱、时间三维谱、轴心轨迹。对于各种转子系统故障（包括：转子不平衡、转子弯曲、不对中、油膜涡动、油膜振荡、旋转失速、喘振、转子与静止件摩擦、转子过盈配合件过盈不足、转子支承系统连接松动、密封和间隙动力失稳、转轴具有横向裂纹）均能达到良好的诊断效果。Windows 界面，全中文单双面现场动平衡软件包，方便实用。

具有非量纲参数显示（包括：波形指标、峰值指标、裕度指标、峭度指标）、有量纲显示（包括：加速度峰值、平均幅值）、时域波形分析、幅值概率密度分析、包络解调、频谱分析功能。对于滚动轴承的内外环、滚动体、保持架的损伤、摩擦及缺油等故障均可进行分析诊断。

具有各种有量纲参数（振动加速度、速度、位移的峰值、平均幅值、有效值）及无量纲振动参数显示、时域平均、频域平均、包络解调、功率谱分析、倒频谱分析功能。可诊断齿轮箱的不同轴、偏心、局部异常、磨损、齿距误差、不平衡等故障。

本系统采用 Windows 界面，可保存现场数据，具有数据回放、设备及测点信息打印等数据管理功能。系统软件存在硬盘上，为今后进一步升级提供方便。

硬件特点

采集板中提供了 1 个独立转速通道，通过它完成转速计数与外部触发。

通过采集参数的设定，选择外触发，就可以使每次采集的启始点由转速键相信号来决定，使每次采集的数据具有相同的相位基准，便于不同历史时刻的数据之间的纵向比较与深入分析。

2.RUIDE-VB02 产品特点：

工艺设计**，具有功耗低、性能可靠、造型美观、使用携带极为方便的特点。

按国标制造，测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态。

自带振动分析诊断功能，可快速准确诊断设备振动故障原因，快速解决动平衡问题。

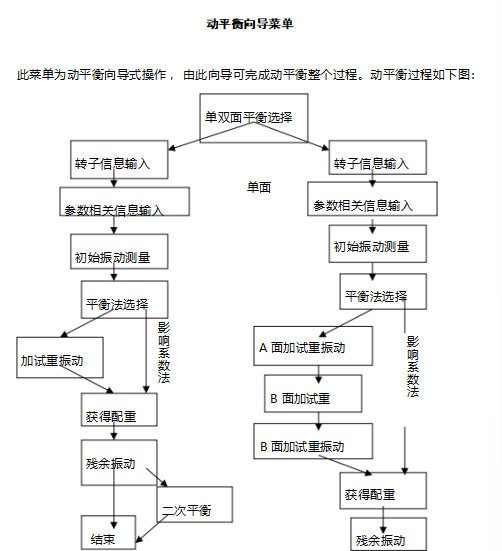

向导式操作，用于各类旋转型机械的动平衡校正，只需按照动平衡向导一步步操作，轻松解

决动平衡问题。独特动平衡续作功能，可进行多次校正，知道满意为止。

高清大屏显示，8 寸真彩液晶屏，1024×768 像素

内置大容量锂电池，可长时间工作连续 8 小时以上。

高精度分析，剩余不平衡质量*高**到 1mg,振动值**到 0.01mm/s

主界面包括动平衡向导、振动测量、矢量分解、转子信息库、关于、退出，一共六个菜单
