匝间转子电机故障检测仪RUIDE-DJ03plus

日期：2025-08-01 23:19

浏览次数：0

摘要：宁波瑞德生产的RUIDE-DJ03/RUIDE-DJ03plus电机故障检测仪主要针对电机本体故障(绕组匝间、层间、相间、转子)分析的静态无损电路分析技术，操作简单，判断准确。测试电阻:0.01-999Q；测试电感：1.00mH-999mH；测试电容：0.01uF-200uF或 2-2000n；测试相角:0-90°；测试绝缘:0-99MQ，1000V,500V可选；输出频率:100-800Hz；1/F:-50%-50%；屏幕分辨率:1280*800；屏幕尺寸：7.1寸

宁波瑞德生产的RUIDE-DJ03/RUIDE-DJ03plus电机故障检测仪主要针对电机本体故障(绕组匝间、层间、相间、转子)分析的静态无损电路分析技术，操作简单，判断准确。测试电阻:0.01-999Q；测试电感：1.00mH-999mH；测试电容：0.01uF-200uF或 2-2000n；测试相角:0-90°；测试绝缘:0-99MQ，1000V,500V可选；输出频率:100-800Hz；1/F:-50%-50%；屏幕分辨率:1280*800；屏幕尺寸：7.1寸

瑞德RUIDE-DJ03/RUIDE-DJ03PLUS电机故障检测仪主要针对电机本体故障(绕组匝间、层间、相间、转子)分析的静态无损电路分析技术，操作简单，判断准确；

全程图示化的操作提示，所见即所得，可以评估电机所有部件的状态(定子绕组匝间、层间、相间、转子的劣化和断条、电气的气息问题、污染)；

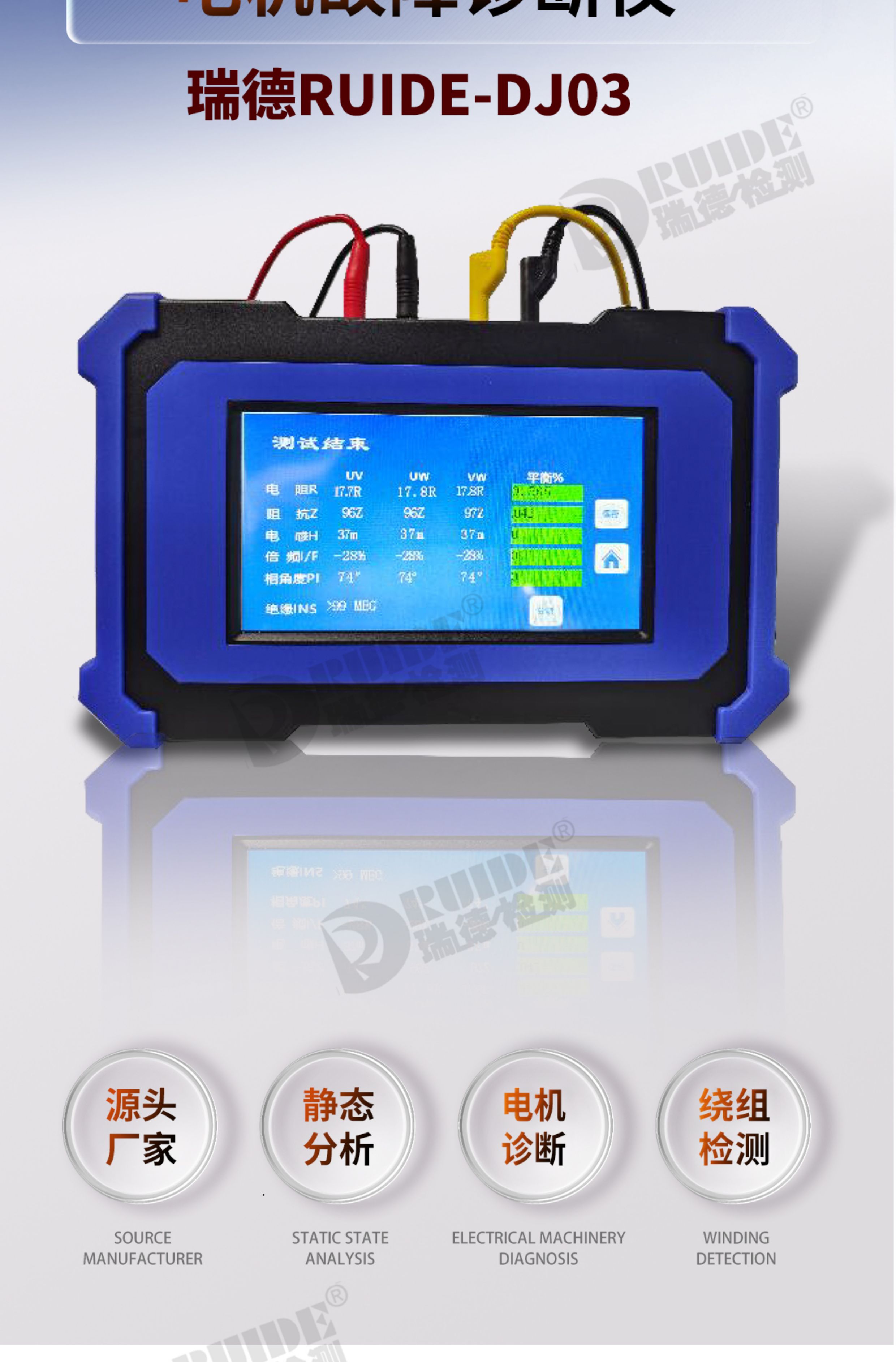

宁波瑞德电机故障智能诊断仪RUIDE-DJ03plus 是针对电机本体故障（绕组匝间、层间、相间、转子）分析的静态无损电路分析技术。全程图示化的操作提示，主机内置评估电机所有部件的状态，涵盖定子绕组匝间、层间、相间、转子的劣化和断条、电气的气隙问题、污染；具有显示屏幕，可查看测试数据、电机状态评估结论。

一.技术特性：

主机存储：自动数据存储至少6000台，转子数据存储至少1000台；内置报告：本机内置电机故障和转子检测报告；数据查询：支持模糊查询工作时间：连续工作时间长达15-20小时。一款可以不用培训全程图示化的操作提示，自动检测信号回路的质量，杜绝检测数据的无效性；主机采用1280*800分辨率7寸电阻触摸蓝色背景护眼屏，通过对电机的电阻、电感、阻抗、相位、电容等进行测量，实现了对电机电磁特性的**测试，为电机的状态监测与故障诊断提供了依据。

现场给出结果: 不依赖PC软件，现场即测及给出绿黄红指示，同时给出分析诊断报告。自动测试：自动测试电阻、阻抗、电感、相角、对地绝缘等绕组参数。此外，利用电流／频率 I/F）动态关系，双频测试将给出数字化的匝间品质评定，发现早期微小的匝间短路，同时判断整体电磁特性。

二.相平衡测试：自动进行三相比较，给出百分比差异评判.主机显示参数屏幕屏幕为7.1寸电阻触摸蓝色背景护眼屏屏幕分辨率1280*800高分辨率 *高主频250MHz背光模式LED背光寿命>1万小时（以*高亮度连续工作，亮度减半时间）背光亮度250nit背光调节100 级亮度调节额定功率<5W工作电压4.5~5.5V，典型值5V工作电流150mA~500mA工作温度-20℃~70℃ (5V @ 60% RH)存储温度-30℃~80℃

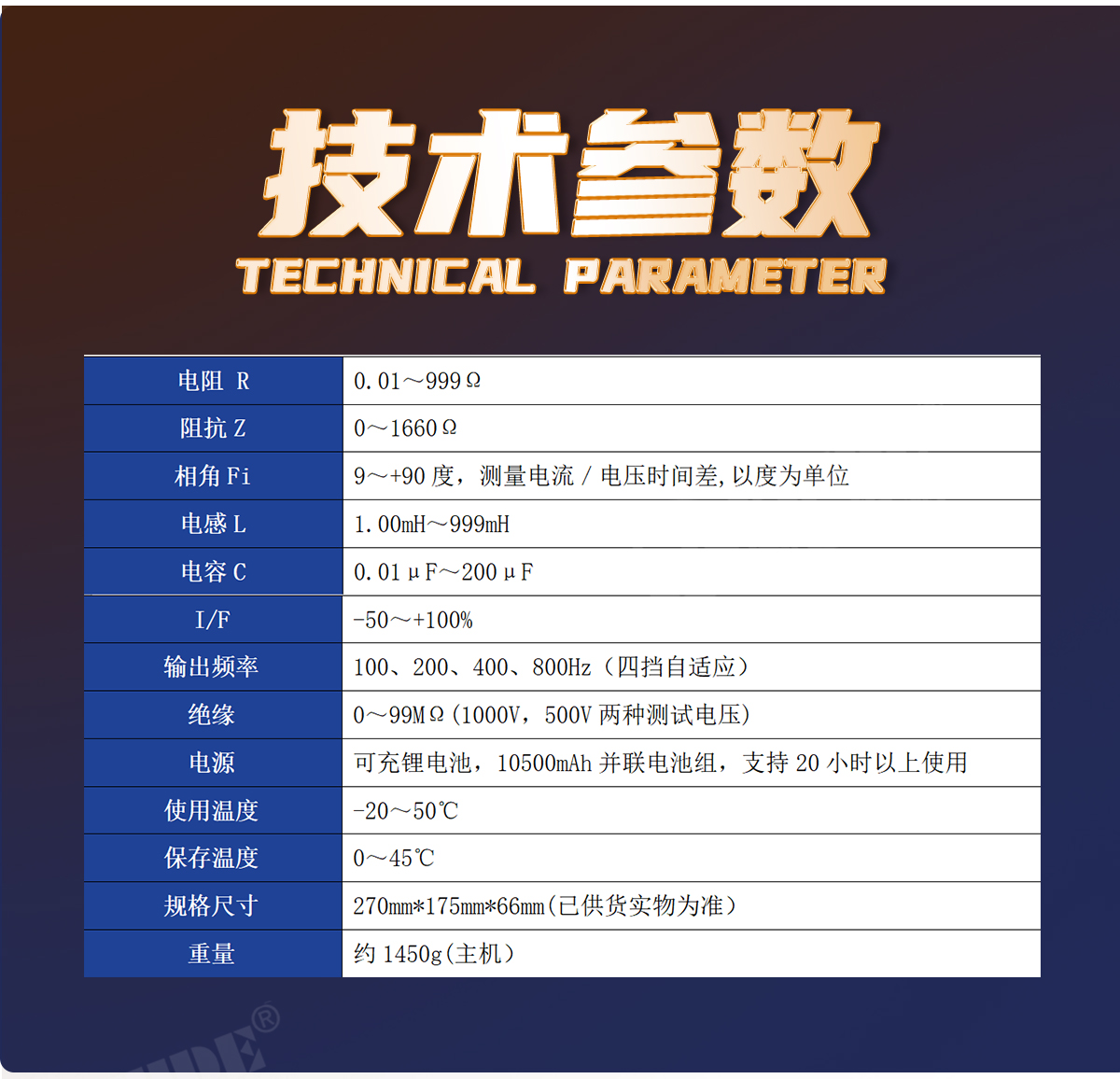

三.主要技术参数：
电阻R： 0.01～999Ω
阻抗Z: 0.01-6000Ω
相角 Fi ：9~+90 度，测量电流/电压时间差,以度为单位

电感L : 1.00mH~999mH

电容C：0.01μF~200 μF

I/F ：-50~+100%

输出频率：100、200、400、800Hz(四挡自适应)

绝缘：0~99M2(1000V，500V两种测试电压)

电源：可充锂电池，10500mAh并联电池组，支持20小时以上使用

使用温度：-20~50℃

保存温度：0~45℃

规格尺寸：270mm*175mm*66mm(已供货实物为准)

重量：约1450g(主机)

本产品应用广泛，适用于钢铁，船舶，矿业，造纸，石化，电机厂，电厂等行业设备保养，电机维修等使用。
